FTDX-101D + Win-Test + micro KEYER II + MMTTY

Mi configuración.

Empezamos por reseteo de la emisora, para evitar cualquier configuración que pudiera darnos problemas

Una vez puesto een modo fábrica (default), revisamos la configuración que deberemos poner para conectar con la emisora.

la encontramos en «OPERATION SETTING»

La velocidad de conexión por defecto es de 4800 bps.

Esta es la velocidad que debemos introducir en el micro KEYER II para conectarnos a la emisora

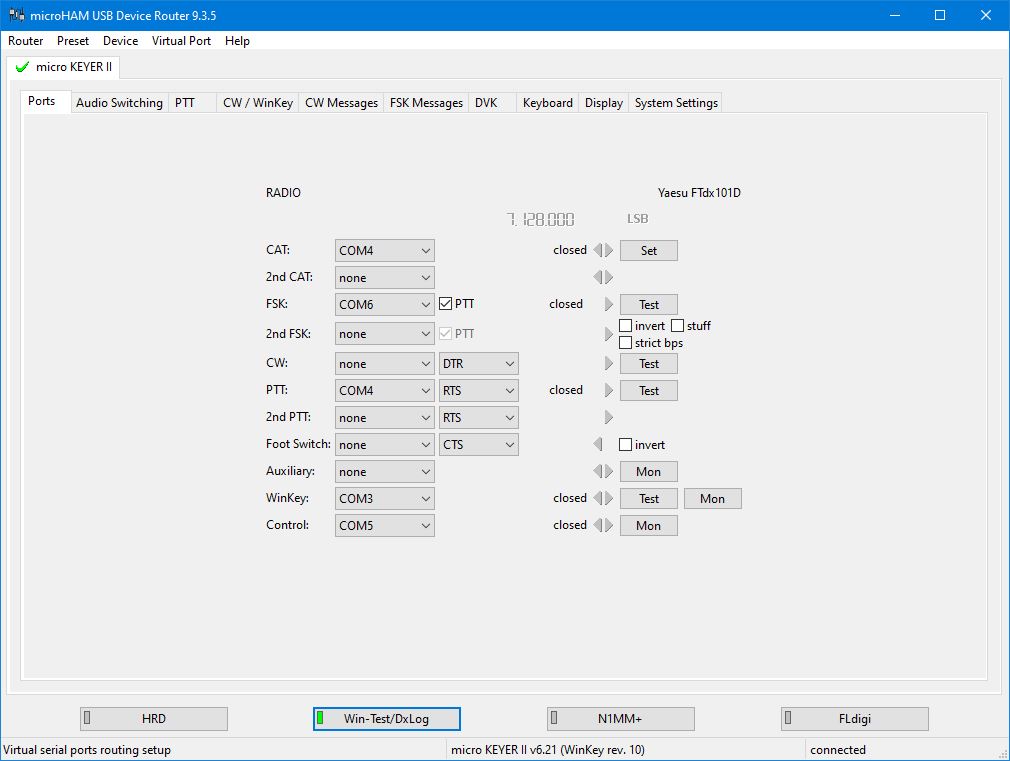

1.- Empezamos con la configuración del micro KEYER II de microham. Partimos de que hemos creado los siguientes puertos virtuales:

Com3 , Com4 , Com5 , Com6 y Com7

2.- En el puerto COM4 configuramos Set, que corresponde a la configuración de nuestra emisora. En este caso, una Yaesu FT-950, que es la que tengo en mi estación.

3.- La configuración de audio en nuestro MKII.

Por defecto en el software vienen definidos 2 Band Map para que el cambio sea automático entre voz/digital.

Pero nosotros podemos seleccionar manualmente si trabajamos con Voz/Digital.

Esta opción sin embargo puede dar problemas en un concurso mixto fonia/digital

4.- Esta es la configuración de PTT. En mi caso no suelo hacer cambios.

5.- Configuración para CW. Tampoco son necesarios cambios en principio.

6.- Configuración de DVK. Aquí se deben seleccionar las fuentes de grabación REC MIC y la de transmisión TX. En mi caso las que veis en las respectivas ventanas funcionan correctamente.

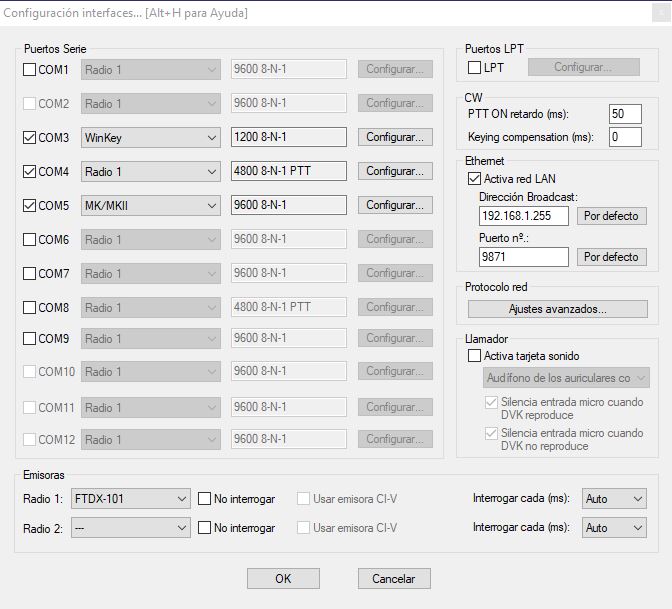

7.- Pasamos a configurar el software Win-Test y entramos en Opciones -> Configuración de Interfaces

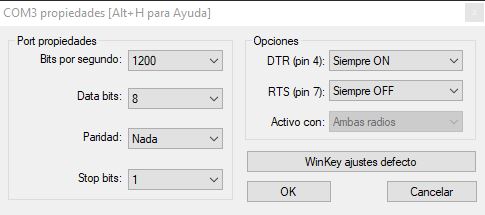

8.- Configuramos COM3 Winkey

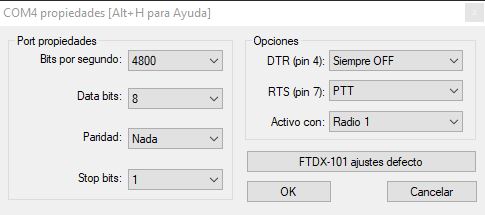

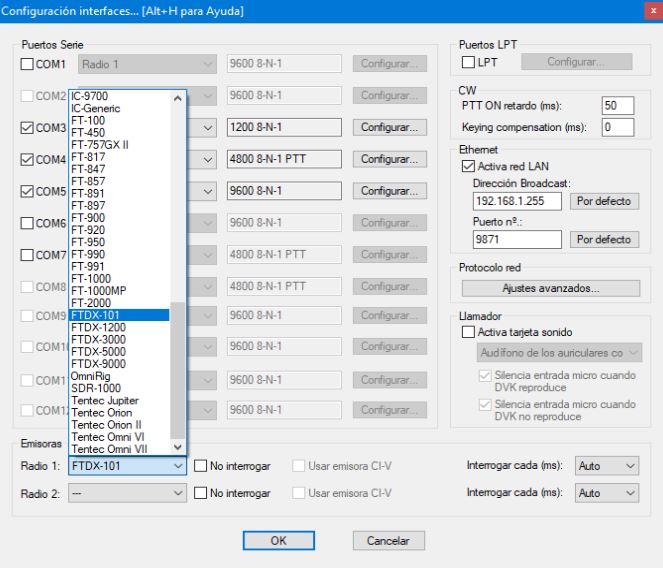

9.- Configuramos COM4 Radio 1. Es importante que seleccionemos la misma velocidad que hemos definido en el menú de la emisora para CAT. En mi caso la velocidad es 4800 que es la que viene por defecto en este modelo, lo que me permite en un momento dado resetear la emisora y no perder la conexión CAT
